1、产品概述
SGT-1500串焊机是一款把检测完好的电池片通过互联条焊接成串，并把焊接好的电池串分类收集的自动化设备。设备采用PLC、伺服等各种 的自动化技术，实现从电池片上料到电池串出料的全自动加工。
2、产品优势
1)电机驱动导轨电池片定位。
2)高速电缸电池片分类搬运及定位。
3)助焊剂精确、定量喷涂。
4)柔性压持焊带机构。
5)红外加热，分段焊接；焊接温度及功率闭环控制，温度爬升平缓、热冲击小，有效减小电池片碎片率。
6)该设备焊接（31.2-156）×156电池片，可实现单晶片多形式焊接。
7)满足单晶电池片（最小1/3）倒角分别朝前、朝后和直角中间焊接。
3、技术参数
|
型号规格 |
SGT-1500 |
|
电池片尺寸 |
156.75x156.75、156×（31.2-156）mm |
|
电池片厚度 |
0.16-0.3mm |
|
栅线数量 |
3栅、4栅、5栅、6栅（夹具切换，根据客户要求定制） |
|
焊带、栅线重合度偏差 |
≤±0.1mm |
|
最大串焊长度 |
2000mm |
|
焊带规格 |
厚度0.15-0.3，宽度0.7-2mm（根据客户要求定制） |
|
上助焊剂方式 |
喷涂 |
|
焊接方式 |
红外加热 |
|
碎片率 |
≤1‰（正A级片） |
|
功耗 |
13KW |
|
输入电压 |
AC380V（3相5线），50-60Hz
|
|
输入压缩空气压力 |
0.6-0.8MPa |
|
输入压缩空气流量 |
350L/min |
|
尺寸 |
6255×1310×2110mm |
|
净量 |
2000kg |
二班制
我们按照太阳能生产企业一线操作人员（单焊和串焊）人均工资6000/月，人均单焊250片/小时，串焊机1000片/小时，一台串焊机低4个人的工作量，公司订单比较充足的情况下，实行二班制（每班10小时），一年时间下来看看我们这台设备究竟省了多少人工成本？
按照下列公式计算：
[(人均工资x2一般制)x4个人产能]x12个月=一台机器年节省费用
即：6000*2*4*12=57.6万/年，
案例说明，在二班制的工作制情况下，一台机器一年省下的成本为57.6万元。

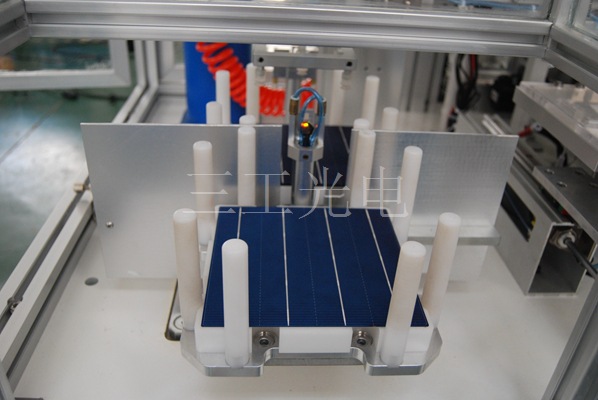

设备细节展示：
